XCOM串口调试工具中文绿色版

XCOM串行调试助手是最有用的串行调试工具之一。它为您提供免费的串行调试服务。 We only need to open the xcom serial debugging tool on the computer, and it will automatically identify your serial port and quickly obtain all received historical data, allowing you to automatically send various serial port data information in a loop, support the commonly used baud rate of 50-256000bps, can set verification, data bits and stop bits, can receive or send any data or characters (including Chinese) in ASCII code or hexadecimal, set automatic sending循环随时可以以文本文件的形式保存收到的数据，并且可以发送任何大小的文本文件。

XCOM串行调试助理软件简介

XCOM串行端口调试助手适合微控制器开发。与类似的串行端口调试助理相比，XCOM接口使用优美且方便，并且可以自动识别串行端口。它还可以查看收到的历史数据。它可以发送单个和多个发送，支持定时发送以及十六进制发送以及自动循环发送。

XCOM串行调试助手的功能

1。XCOM软件是中文界面，因此使用非常易于使用，并且可以自动找到调试串行端口。

2。串行端口的信息可以在软件中显示。您可以设置连接到串行端口的方法。

3。可以调整波特率，以便您可以为不同的串行端口配置波特率。

4。提供标准的十六进制显示

5。提供详细的设定计划

6。XCOM软件可以更好地调试您的串行端口数据

7。它可以促进设备开发人员调试自己的设备数据接收状态

8。适合需要调试硬件设备通信方法的朋友

9。可以复制发送的字符，并且可以复制收到的信息。

XCOM串行端口调试助理功能

1。XCOM提供了一个简单的串行调试解决方案，用户可以帮助您通过软件配置调试参数。

2。提供连接设备的常见配置，该配置可以设置波特速率，数据位置和串行端口操作模式。

3.支持发送设置和发送需要调整的信息。

4。支持条目显示，显示发送16个输入显示的16个。

5。提供主机配置，并可以设置协议传输的主机信息。

6。有重复的调试命令来编辑并设置重复的测试信息。

7。支持8个调试解决方案并输入8个调试信息。

8。也可以单独发送，并且可以在软件中看到收到的数据。

9.提供详细的帮助，让用户更好地了解串行调整计划。

使用XCOM串行调试助手的说明：

1。串行端口设置

1。启动软件后，将自动搜索可用的串行端口，并可以显示详细的串行端口信息。由于兼容性原因，某些计算机可能无法显示。

2。超高波特率接收。当硬件设置支持时，您可以自定义波特率。单击“自定义”以输入所需的波特率。但是，当串行端口关闭时，需要对其进行修改。默认可选波特率为1200bps-1382400bps

3。您可以选择三个停止位置：“ 1、1.5和2”。

4。您可以选择四个数据长度：“ 5、6、7、8”。

5。可选的奇数，偶数或没有校准

6。随时支持串行端口插件和拔下插头。对于某些硬件设备，由于驾驶员兼容性原因，可能不支持它。实际的CH340测试没有问题。建议手动关闭串行端口。

2。显示设置

1.1十六进制显示。检查后，将显示十六进制字节。如果之前已收到数据，将自动转换。因此，当接收到的数据量相对较大时，转换将较慢。

2。显示模式设置，默认为黑色背景和绿色字体。检查“白色的黑色字母”以将背景设置为白色，字体为黑色

3。通过检查“ RTS”，“ DTR”可以控制当前串行端口的RTS和DTR输出。

4。检查“时间戳”选项，以添加时间戳以显示。应该注意的是，时间戳会因折断而断开，因此，当接收到的数据不包含“ RN”线路破裂时，此选项无效。

5。您可以以任何格式使用接收窗口保存文件，以及具有默认TXT格式的文件。

6。单击“清除接收”按钮清除窗口中显示的内容，并清除发送和接收字节数。

3。单发送

1。您可以发送您发送的任何角色

2。支持十六进制发送。在检查十六进制发送时，十六进制和角色将转换为发送区域的内容。输入十六进制时，它支持主字节的自动拆分，并且不需要输入每个字节输入的空间。换句话说，是否进入空间取决于您

3.检查发送新的线路，发送内容后将添加换行线。

4。支持定时发送，并可以自定义发送周期

5。支持以任何格式发送文件。文件的发送可以随时终止。您可以通过下面的进度栏查看发送进度。

6。单击发送按钮发送您要发送的内容，并支持快捷键“ Ctrl+Enter”发送

7。单击“清除发送”按钮清除发送区域的内容，并清除发送和接收字节计数。

7。在状态栏中，您可以看到发送和接收的字节数，您可以读取当前串行端口“ CTS，DSR，DCD”的状态，并且可以显示当前系统时间。在状态栏的最左边，有一个启动按钮调用系统计算器并还原软件的默认设置。

4。多个发送

1。多次发送，适用于需要发送多个指令的情况，例如在命令，蓝牙，GSM，GPS，GPS，WiFi等上支持的设备，Alientek的USMART可以轻松调试代码。

2。您可以输入要在任何条目中发送的字符，然后单击按钮发送。

3。总共有四页

4。检查发送新的线路，发送内容后将添加换行线。

5。检查十六进制的发送，可以支持十六进制发送，但应注意的是，这里未进行十六进制验证。如果包括非Xecadecimal字符，则将造成发送失败。

6。检查关联的数字键盘，并发送条目0-9将与数字键0-9关联。按键盘上的响应键发送。它可以方便地控制，例如“智能汽车”，“飞机”和其他设备。在键盘上，您可以将其视为箭头键。

7。支持自动循环发送，并可以自定义发送周期。应该注意的是，发送未检查的条目将不会发送。

8。单击“导入导出条目”按钮以轻松编辑，导入和导出条目，并查看条目的注释。

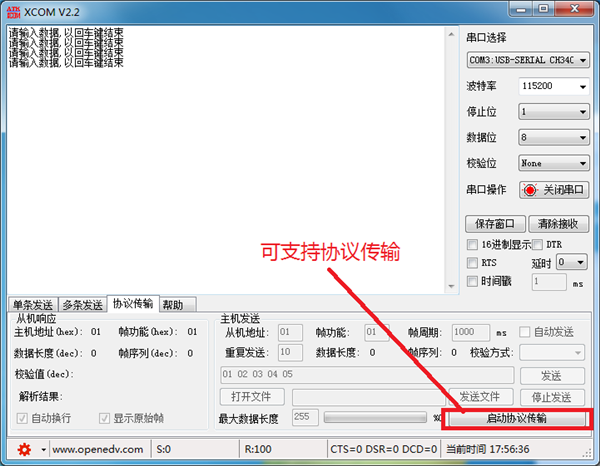

V.协议传输

1。该协议从Modbus（RTU）演变，可以称为Modbus的变体。该协议属于半双链传输的发送模式。该协议具有灵活且可配置的自动重新启动机制。它可以配置重新启动时间的数量，重传间隔（即帧周期）和多个验证方法。它支持校验和XOR，CRC8，CRC16验证。 CRC8和CRC16都是所有表审查方法，它们效率高。通过这些机制，可以有效保证数据传输质量。支持三种模式：单个发送，自动发送（自定义周期）和文件发送（例如IAP串行端口升级）

2。框架格式的简要说明

格式字段长度类型说明

数据头设备地址1 Byte Mark设备地址

框架功能1Byte指示帧的功能

框架序列1Byte通过上计算机增加，它循环从0到255。下计算机对此字段做出响应。如果响应不正确，则上计算机将输入重传态。

有效的数据长度1 Byte数据字段长度0-255

数据域数据有效数据长度字节存储有效数据

数据末端的所有字节的总和为0

XOR1Byte All Bytes exor

CRC81BYTECRC8检查（表检查方法）

CRC162BYTECRC16检查（表检查方法）

3。协议传输分为上计算机的发送区域和下部计算机的响应区域。

4。可以检查响应区域以检查自动线包装，显示线条包裹，并检查显示原始帧，并显示原始帧而不是只有有效的数据部分，这可以促进每个人进行调试。

5。发送区域可以配置要发送的地址，框架功能，设备的帧周期，无论是自动发送的，最大的不满意数，验证方法的选择和发送文件

6。发送文件时，您可以通过配置最大数据长度来更改每个发送的有效数据长度。

7。单个发送，自动发送，文件传输，并且只能同时使用一个函数。

8。当软件处于重传状态时，您可以再次单击发送位置以终止发送任务。

使用XCOM串行调试助手的教程：

如何使用XCOM串行调试助手？

连接到串行端口硬件

连接：

将CH340连接到计算机的USB端口。这是我购买的CH340模块，可以在网上使用十几个元人民币获得。

检查：

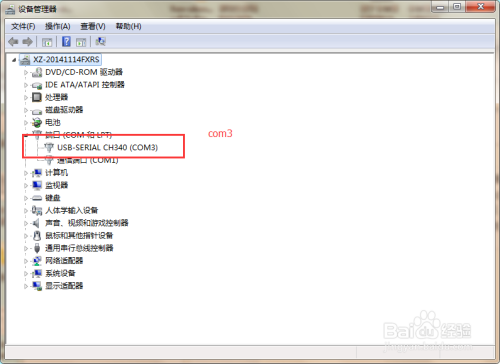

查找计算机的“设备管理器”

检查PC的设备管理器中是否有相应的硬件连接。

如果没有任何东西，我们通常必须下载CH340的硬件驱动程序。您可以在百度搜索。有很多这样的驱动程序。下载其中任何一个后，您可以将它们连接起来。

如果连接正确，则应有结果。

软件配置

打开：

串行端口助理。

配置“ com”端口：

设备管理器中的相应COM口号必须一致。

配置“不良费率”：

它应该与沟通协议一致。也有“停止位”等。这些参数主要涉及通信协议，请参阅相关的配额法规。但是在大多数情况下，仅配置了“波特率”。

配置其他功能参数：

例如，“十六进制显示”，“白色背景上的黑色字母”等。根据您的需求选择。通常，没有执行配置。配置完成后，可以。

接口简介：

上面的黑色窗口显示收到的数据。

写入要在发送列中发送的数据，然后单击发送。注意是否有空间，输入和其他键。

更新日志

v2.6更新历史记录

1。错误提示更新的错误。

2。解决了错误的线包装的错误。
