魔法表格官方版

Mailable提供CAD表数据转换功能。如果绘制图纸时添加表型数据，则可以通过此软件将其直接转换为Excel-Type表数据，这对于将来使用其他软件上的CAD数据很方便。软件接口功能很简单。在计算机上安装它后，您可以自动将其用作AutoCAD软件上的插件。打开CAD表图并输入MTB命令以执行转换。该软件可以自动识别所有表数据。可以在XLSX上准确识别单元的文本内容并在XLSX上显示。如果您需要将CAD绘图表提取到XLSX，请下载可魔术软件。

软件功能

“魔术表”是提取到Excel软件中的CAD线性文本表。 CAD中表的表线可以由水平或垂直直线或各个聚类组成，并且单元格的内容可以是单线文本或多线文本。它还支持细胞中多个文本的转换，并支持合并的单元的转换。

命令概述Magictable命令，该命令选择转换表的模式：

MTB命令直接以单个表模式转换表；

MTM命令直接在多个表模式中转换表。

软件功能

1。可提供表数据转换功能，将CAD表直接转换为XLSX

2。该软件直接在AutoCAD上运行，您可以通过输入MTB命令转换表。

3。您可以选择表格识别的区域，准确读取表范围，并标识单元格内容。

4。它可以识别CAD表上的文本内容，并且可以识别数据内容。

5。提取的数据与原始CAD表相同，这使用户可以方便地阅读Excel上的数据。

6。将来创建统计表。添加投标数据时，您还可以直接加载XLSX以供使用。

7。无论是单个表转换还是多个CAD表转换，都可以在可魔术软件上操作。

如何使用

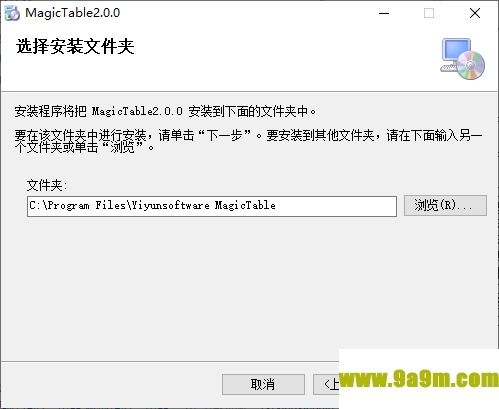

1。可直接安装在计算机上并设置软件安装地址

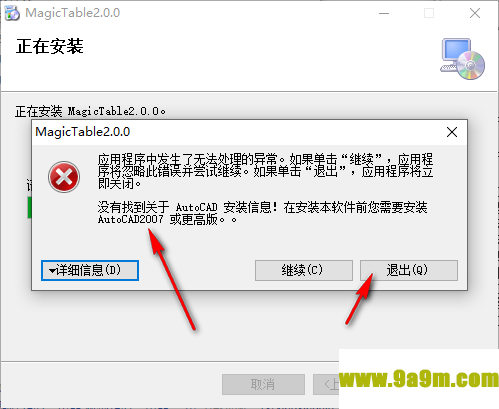

2。您的计算机需要AutoCAD才能使用它。编辑器的计算机没有CAD，因此无法成功安装。

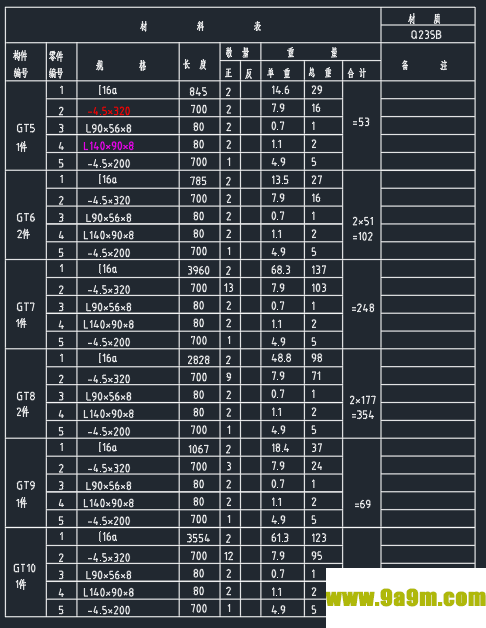

3。这是转换接口，直接打开CAD图，然后在底部命令处输入MTB。

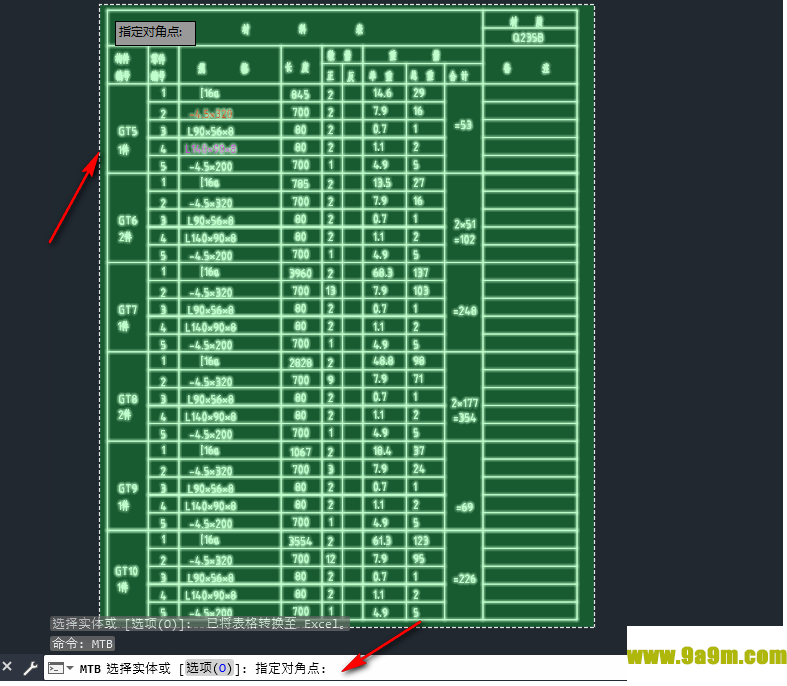

4。在底部输入MTB，然后单击Enter。选择要用鼠标识别的表区域。只需选择所有项目。

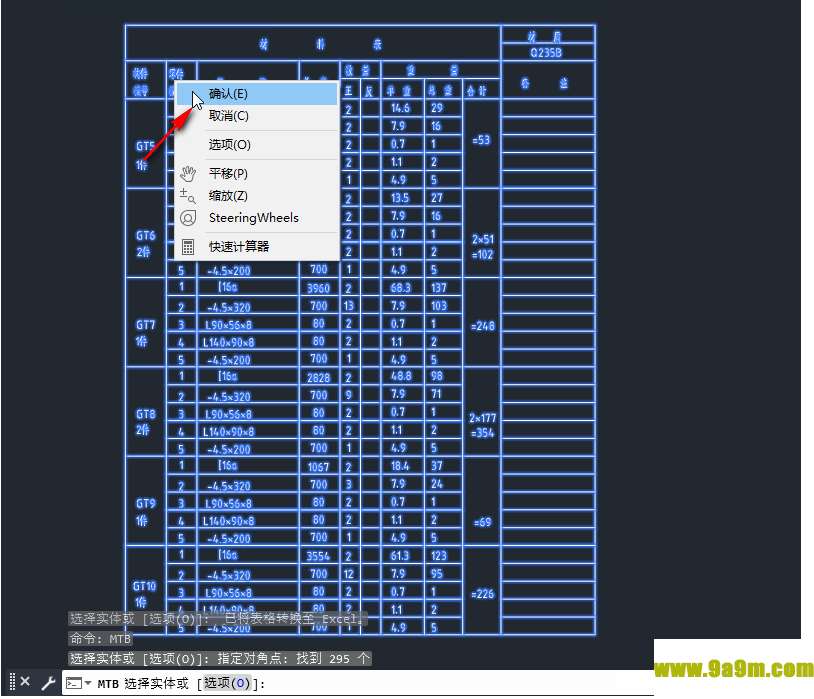

5。选择后，右键单击确定，以便可以在Excel中自动识别表数据

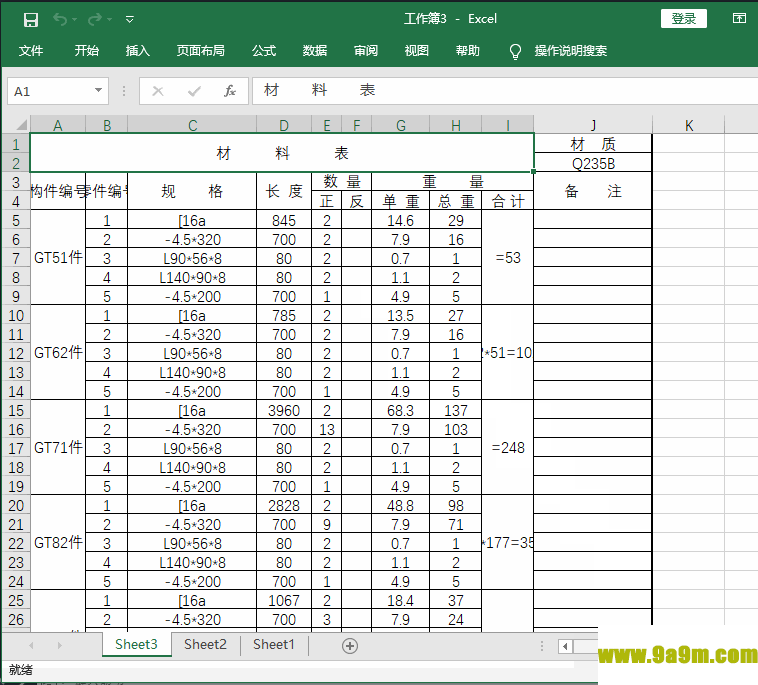

6。这是识别的效果。您可以直接在Excel上查看数据表。

更新日志

2.0（2019.3.29）

*优化配置文件读取和写作。 （2018.11.13）

*添加单个Acade_table类型表的识别。 （2017.3.14）

*在单个块参考中添加了对表的识别。 （2017.3.13）

*将命令添加到单行文本中，以多行文本。 （2017.3.10）

*仅根据文本转换表算法重写。 （2017.3.9）

*将选项添加到文本参考点的右下角。 （2017.3.8）

*添加绘制文本框命令。 （2017.3.8）

*修复了设置文本颜色的问题。 （2016.11.27）
