电缆计算程序最新版pc版

电缆计算软件2022的最新版本是由编辑器推荐的专业电缆计算工具软件。它主要针对从事电力行业的人们。它具有现成的公式和计算工具，可以帮助用户准确，快速计算电缆的价值，从而提高每个人的工作效率。需要此软件的用户现在应该来到软件公园下载它！

电缆计算软件官方简介

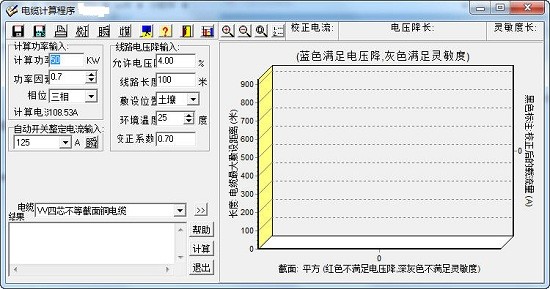

电缆计算程序是非常专业的电缆计算工具。该软件需要输入功率因子和相位来计算功率，并支持自动切换调整电流计算和灵敏度计算，基于线路电压下降，电压和电路长度，铺设位置，环境温度和校正系数的计算。在右侧的信息栏中，蓝色符合电压下降，而灰色达到了灵敏度。这是一个非常适合工程人员的计算器。

电缆计算软件说明

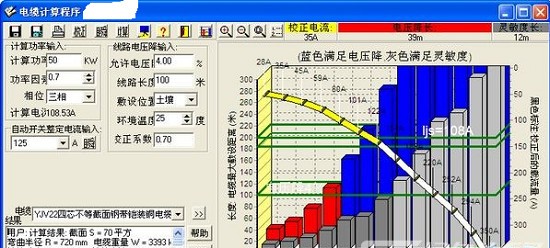

1。在右侧的信息列中，蓝色符合电压下降，灰色符合灵敏度。

2。您可以根据自动开关调整计算电流和灵敏度，并根据线计算电压下降。包括电缆数据库管理工具，您可以输入新的有线数据库名称。

3。要计算功率，需要输入功率因子和相位，并且需要输入电压计算，允许电压和电路长度，铺设位置，环境温度和校正系数。可以选择各种不同的电缆。

计算公式指南

计算公式1：根据自动开关计算空气电流：自动开关调谐电流电缆样品空气电流携带能力校正系数校正系数样品空气温度/土壤中的空气温度/环境空气温度：自动开关调谐电流电流电缆样品土壤电流载能校正能力校正系数样品样品土壤温度/环境土壤温度

计算公式2：计算1.3自动开关设置电流电流即时运动多220V/电缆相保护阻抗

计算公式3：根据线路电压下降计算三个阶段：（正和负序列电阻功率因数cos +正和负序列电抗正序抗性功率因子sin）计算电流线长1.732/38010线的可允许电压下降的允许电压下降是单相序列和负序列的效率+序列+序列+启动序列+启动序列启动因子启动因子+计算电流线长2 /22010线的允许电压下降是单相380V ：（正和负序列电阻功率因数功率因数cos +正和负序列抗性功率因数功率因子sin）计算电流线长度2 /38010允许的电压下降。

电缆计算软件功能

功率因数

0.05至1.00，间隔0.05。

电缆长度

M，最好在2000m之内，用于第三缆选择方法，与线电压下降有关。

线电压下降

选择电缆的第三种方法中的关键指标直接确定电缆是否满足要求，最好不超过15。请参阅第三个公式。

铺设位置

将空气和土壤分开。电缆在空气和土壤中的当前承载能力不同，并且空气中通常稍大。三种计算方法必须根据铺设位置确定数据库中的哪个电流载体值。

环境温度

单位：摄氏度，无论位置如何，环境温度都会影响当前的承载能力。电缆样品在测量时给出温度。当环境温度高于样品温度时，电流容量将线性下降。

相互

三个阶段，单相220V相位B期C相，单相380V AB相BC相CA相。

计算电流

A单元，其值是根据上述2到4自动计算的。这是选择电缆的三种方法之一。当校正电缆电流大于计算电流时，该电缆是所选电缆。参见公式1。

切换电流

A单元是保护电缆的自动开关设置电流。值的值将影响电缆选择结果。这是选择电缆的三种方法之一。当校正后的电缆电流大于开关电流时，电缆是所选电缆。参见公式2。
