先闻CAD工具箱官方最新版

CAD工具箱是一种CAD工具箱，专门针对钢结构设计和绘图开发。它具有多种工具，包括绘图工具，绘制辅助工具，文本工具等，门新鲜分离的绘图工具，辅助建模工具，网格材料表修改工具等，这为从事钢结构设计的用户带来了各种便利。

基本简介：第一个新闻CAD Toolbox是一个CAD工具箱，专门为钢结构设计和绘图开发。它具有与钢结构有关的大量CAD增强工具，包括绘图工具，绘制辅助工具，文本工具和其他常见工具；门新鲜的绘图工具；表面扩展工具；辅助建模工具，网格材料表修改工具，网格碎片处理工具和其他网格辅助工具；详细的列表工具和功能强大的3D3S桁架绘图工具，为从事钢结构设计的用户带来了各种便利，从而大大提高了绘图和设计效率。

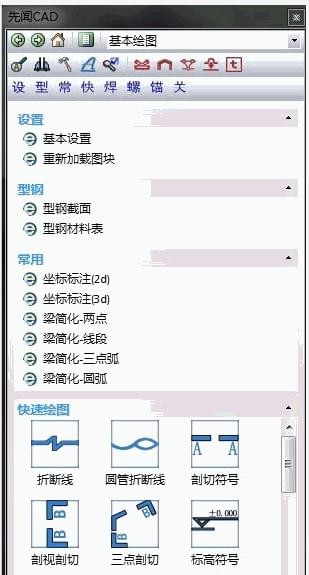

功能简介1。通用工具

常用的工具包括常用的图纸，字符工具和层操作。结合不同的增值模块，它可以节省钢结构技术人员绘图的时间，并更加高效和准确。

1。丰富的图纸工具：绘图工具包括钢结构的常用节点图，常用的图形符号，焊接标记，简化的钢梁和相交线的绘图等，等等，许多实用且方便的绘图功能。

2。常见的图形辅助工具：图形辅助工具是在图纸中收集和组织繁琐的操作，并使用简单的说明来完成所需的操作，例如z坐标零，曲线分割，节点图缩放，合并线段段和其他功能。

3。常用的文本工具：包含常用的文字处理工具

4。显示和隐藏工具：您可以显示和隐藏零件，层，颜色，线条，类型或类型，以促进在复杂的图形中选择所需的零件。

5。层处理工具：CAD本身具有功能强大的层工具，但操作很麻烦。该层处理工具使操作在完成CAD本身的图层工具功能的前提下使操作变得简单而方便。

2。门只是拔掉工具

拆除门拆除工具是一种专业的软件，量身定制了用于拆除钢制龙门刚性框架的工作。它具有广泛而详细的结构分类，专业，合理的软件设计以及简单便捷的用途，使笨拙且无聊的拆卸工作的工作变得容易且容易。

1。详细的分类，包括龙门刚性框架的主要和次要组件

2。每个模块中的主要参数可以根据用户要求定义，并且在调整数据时直观地显示图形更改。

3。生成组件图，不规则的板将自动拆分并指示损失范围

4。生成尺寸标记并自动绘制截面视图

5。零件的自动编号，计数数量并组合相同的零件

6。生成材料表信息，例如零件规格，长度，材料等。

7。计算零件的单重量，总重量和表面积

8。数据输入完成后，用户可以选择输出刻度。

9。cad中的图片

3。表面膨胀工具

表面扩展工具是CAD工具箱的专业工具，可在钢结构工程中展开和卸载双曲线面板。

手动展开的双曲线面板具有主要缺陷，例如较低的膨胀精度，耗时和劳动密集型过程以及大量处理损失。钣金工具可以很好地解决上述问题。

根据建立双曲线板空间模型，通过钣金工具自动生成扁平的钢板。

钣金工具具有简单操作，方便的绘图和准确数据的特征，该数据解决了钢结构工程中曲面扩展的技术困难。可以说这是Staking Technology的重大进步。

1。选择横截面曲线，通过路径横截面的点，然后选择横截面通过的路径曲线以形成三角形的网格表面，并且横截面垂直于曲线电流横截面的相切方向。

2。在宽度方向和长度方向上输入三角形的数量，选择截面曲线，将横截面的点通过路径占据，然后选择路径曲线穿过横截面以形成三角形网格表面，然后截面位置垂直于地球。

3。在宽度方向和长度方向上输入三角形的数量，选择截面曲线，将横截面的点通过路径沿路径，然后选择横截面通过以形成三角形网格表面的路径曲线，然后横截面位置垂直于路径曲线。

4。选择线模式以创建一个三角网格以模拟空格弯曲面板

5。排出三角网格并进行迭代计算

6。扩展空间三角网格以获取飞机网格

7。选择生成的三角网格以生成外轮廓

选择外轮廓并复制以获取切割板的形状

8。选择空间三角网格上的控制点号，生成每个控制点的三维坐标，然后将其汇总以形成一个表。

4。网格辅助工具

网格辅助工具是CAD工具箱的增值模块之一。它主要是用于电网结构开发的特殊工具，包括预处理和后处理实用工具。预处理工具可以提高网格建模的速度。后处理工具使网格绘图修改更加方便，从而使网格片段处理变得简单易于操作。

1。实用的辅助建模工具：

其他了解弦的生成层用于从复杂的单层网状表面生成空间网格结构。通常，单层网格结构的建模相对简单，但是从单层到双层网格结构进行建模相对难以实现。可以通过“生成其他已知字符串层”来轻松完成它。

线段的双向扩展用于带球CAD布局图的网格框架，以将其恢复为无球的线模型。每个杆在两个方向上延伸球的半径长度，然后删除球以获得网格框架的线模型。

线段连接端点是将CAD绘制的模型线划分为单个网格。

在两个弦线之间连接腹杆可以快速连接上和弦层之间的腹杆。只要用户选择字符串第1层和第2层，程序将自动绘制字符串层之间的腹杆。实用的Web材料表修改工具：它主要是一种用于修改Web材料表表的工具。它可以批量添加或减少所选内容，例如将某些选定值乘以1.1的系数；删除指定的列；求和所选表中的值。

3。网格框架碎片处理工具：大型网格框架结构通常具有较大的体积和面积。总体处理需要处理制造商的高处理功能。此外，必须在整体处理完成之前完成现场安装。 “网格框架碎片处理工具”可用于操作网格框架处理图，完成片段，实现碎片处理和碎片安装，大大节省成本，节省时间和提高效率。

4。螺栓球角积累工具：螺栓角度积累工具是一种工具，可根据球加工人员的习惯来累积并输出净机架球的水平角度。

5。详细的图表列表工具

详细的图形列表工具是Xianwen CAD工具箱的增值模块之一。它主要是针对材料表图和材料清单在钢结构加深设计中生成的，使用户可以快速准备深化图中的材料表，并直接生成生产列表，交付列表和材料清单。

大大减少了材料表准备工作的工作量，缩短绘图时间，提高准确性并减少由材料纸制备引起的绘图错误

1。材料列表：输入零件号，名称，规范，长度，材料，数量和其他参数，该程序将自动计算重量和表面积，将其绘制在图纸上或将其保存到外部文件中。

2。列表生成：导入外部材料账单文件，生成生产清单，发货清单和材料清单

3。列表摘要：在图纸中选择多个材料表，然后直接总结以生成生产列表，运输列表和材料清单

4。编辑列表：选择图纸中的材料表，将其读取到软件接口中，然后编辑

5。零件号：绘制零件号并输入零件号，名称，规格，长度，材料，数量和其他参数

6。构成材料列表的零件号：读取单个或多个零件号，将输入参数读取到软件接口，然后执行后续输出

6。3d3s管桁架绘图工具

3D3S管桁架绘图工具是CAD工具箱的增值模块之一。它主要是针对3D3S空间结构（主要用于管道桁架）开发的，使用户可以快速绘制大而复杂的空间桁架结构的组件构造图，从而大大减少了绘图工作量，缩短了绘图时间，并提高了准确性。

1。加载3D3S数据文件：此软件主要适用于3D3S-VER10生成的数据模型文件（TXT）。加载模型文件后，将在CAD中自动绘制3D3S中生成的模型。

2。模型验证工具：用户可以使用此命令将3D3中的模型与该软件生成的模型进行比较。

确定该软件是否可以完成绘图任务；用户还可以通过此命令查询模型中的杆和节点编号

3。选择绘图单元工具：此工具主要由模型中的用户选择（也是所有）

请注意，该工具应与图纸选择单元结合使用

4.绘制选定的单元：选择绘图单元后，用户可以在新创建的DWG文件中选择插入点。该软件将自动绘制所选单元的成员号，节点编号以及成员长度，节点坐标和材料表。
